Werkzeugbau für Spritzguss in der Schweiz – präzise, wirtschaftlich und serienoptimiert
Wir entwickeln und fertigen Spritzgusswerkzeuge für technische Kunststoffteile – von der Idee bis zur Serie.
Der Werkzeugbau und der Kunststoff-Spritzguss sind zentrale Bestandteile unserer modernen Fertigung in der Schweiz. Sie profitieren von höchster Präzision, kurzen Wegen und zuverlässigen Produktionsprozessen.
Durch die Kombination von Entwicklung, Werkzeugbau und Spritzguss unter einem Dach entstehen effiziente Abläufe, reduzierte Kosten und gleichbleibend hohe Qualität. Gerne beraten unsere Entwickler Sie telefonisch oder vor Ort.
✔ Werkzeugbau & Spritzguss aus einer Hand
✔ Klare Kosteneinschätzung & Terminplanung
✔ Persönliche Beratung durch Experten
Projekt prüfen lassen und in 48h Offerte erhalten
Entwicklung & Umsetzung – alles aus einer Hand
Ein erfolgreiches Kunststoffteil beginnt lange vor dem eigentlichen Werkzeugbau. Bereits in der Entwicklungsphase werden die entscheidenden Weichen für Qualität, Funktion und Wirtschaftlichkeit gestellt.
Von der ersten Idee über die Konstruktion bis hin zur technischen Auslegung begleiten wir den gesamten Entwicklungsprozess.
Auch wenn noch keine fertigen Konstruktionsdaten vorliegen, sind Sie bei uns richtig.
Bereits mit einer Idee, Skizze oder einem einfachen Muster können wir starten. Die Erstellung von 3D-Modellen, technische Zeichnungen sowie alle weiteren Entwicklungsschritte übernehmen wir vollständig intern. So entstehen effiziente Abläufe ohne Schnittstellen – und Sie erhalten alles aus einer Hand, von der ersten Idee bis zum serienreifen Bauteil.
So läuft Ihre Anfrage ab
In 4 einfachen Schritten zu Ihrem Spritzgussprojekt
1. Anfrage senden
Sie senden uns Ihre Zeichnung, Skizze oder Projektbeschreibung.
2. Technische Prüfung
Wir analysieren Machbarkeit, Materialwahl und wirtschaftliche Umsetzung.
3. Einschätzung & Rückmeldung
Innerhalb von 48 Stunden erhalten Sie eine klare Einschätzung zu Kosten und Ablauf.
4. Angebot & nächste Schritte
Wir erstellen ein Angebot und definieren gemeinsam die nächsten Schritte.
Vorteile im Werkzeugbau für Spritzgussteile
Qualität, Präzision und Wirtschaftlichkeit trotz komplexer Anforderungen und Geometrien
Hohe Präzision
Exakte Werkzeuge sorgen für passgenaue Bauteile mit minimalen Toleranzen. Eine präzise Auslegung und Fertigung gewährleistet eine hohe Wiederholgenauigkeit.
Prozesssicherheit
Ein optimal ausgelegtes Werkzeug gewährleistet eine konstante Produktion ohne unerwartete Abweichungen – für planbare Qualität und sichere Liefertermine.
Wirtschaftlichkeit
Ein optimal ausgelegtes Werkzeug reduziert Ausschuss, verkürzt Zykluszeiten und senkt die Stückkosten.
Komplexe Geometrien
Auch komplexe Geometrien lassen sich präzise umsetzen und wirtschaftlich in Serie fertigen – ohne zusätzliche Bearbeitung.
Lebensdauer
Unsere Spritzgusswerkzeuge werden aus hochwertigen Materialien gefertigt und präzise ausgelegt. Dadurch sind sie auf hohe Stückzahlen und eine langfristig stabile Produktion ausgelegt.
Kurze Durchlaufzeiten
Klare Abläufe und kurze Entscheidungswege ermöglichen eine schnelle Umsetzung – von der Anfrage bis zur Serienfertigung.
Häufige Fragen zum Werkzeugbau für Spritzgussteile
Klare Antworten zu Kosten, Ablauf und Umsetzung – damit Sie Ihr Projekt schnell und sicher planen können.
Was kostet ein Spritzgusswerkzeug?
Die Kosten für ein Spritzgusswerkzeug liegen je nach Komplexität meist zwischen ca. 5’000 und 50’000 CHF. Entscheidende Faktoren sind Bauteilgeometrie, Grösse, Material sowie die gewünschte Stückzahl.
Teilen Sie uns Ihre Idee mit oder senden Sie uns Ihre Zeichnung und wir melden uns innerhalb von 48h mit einer Offerte.
Warum ist ein Spritzgusswerkzeug so teuer?
Ein Werkzeug ist eine hochpräzise gefertigte Form aus Metall, die tausende bis Millionen Teile produziert. Die Kosten entstehen durch Konstruktion, Material, Fertigung und Abstimmung.
Ab welcher Stückzahl lohnt sich Spritzguss?
Spritzguss lohnt sich in der Regel ab ca. 1’000 bis 10’000 Stück pro Jahr, abhängig von Bauteil, Material und Komplexität.
Der entscheidende Faktor ist die Verteilung der Werkzeugkosten:
Je höher die Stückzahl, desto günstiger wird der Einzelpreis.
Zur Orientierung:
- < 1’000 Stück → meist wirtschaftlicher mit Fräsen oder 3D-Druck
- 1’000 – 10’000 Stück → Spritzguss kann sich bereits lohnen (je nach Bauteil)
- > 10’000 Stück → Spritzguss ist in der Regel die wirtschaftlichste Lösung
In vielen Projekten zeigt sich: Bereits bei mittleren Stückzahlen lassen sich durch Spritzguss deutliche Kostenvorteile erzielen – besonders bei komplexen oder wiederkehrenden Bauteilen.
Gerne prüfen wir für Ihr Projekt individuell, ab welcher Stückzahl sich Spritzguss konkret lohnt.
Wie lange dauert der Werkzeugbau für Spritzguss?
Der Werkzeugbau dauert in der Regel 4 bis 12 Wochen.
Die Dauer hängt ab von:
- Komplexität des Bauteils
- Werkzeuggrösse
- Anforderungen an Präzision und Oberfläche
Nach Ihrer Anfrage analysieren wir Ihr Projekt und erstellen einen klaren Terminplan mit den einzelnen Prozessschritten – von der Konstruktion bis zur Serienfreigabe.
Gibt es günstigere Alternativen zum Spritzguss?
Ja, je nach Stückzahl können Verfahren wie Fräsen oder 3D-Druck sinnvoller sein.
Wir beraten Sie ehrlich und empfehlen immer die wirtschaftlich und qualitativ beste Lösung.
Fragen Sie uns an.
Was brauche ich für eine Anfrage?
Für eine erste Einschätzung reichen bereits:
- Zeichnung oder 3D-Modell (falls vorhanden)
- Skizze oder Idee
- ungefähre Stückzahl
Auch ohne Unterlagen können Sie uns kontaktieren – wir unterstützen Sie von Anfang an.
Unsicher, ob sich Spritzguss für Ihr Projekt lohnt?
Senden Sie uns Ihre Zeichnung, Skizze oder Projektbeschreibung.
Sie erhalten innerhalb von 48 Stunden eine fundierte Einschätzung zu Kosten, Machbarkeit und einem möglichen Projektablauf.
Typische Anwendungsbereiche im Werkzeugbau für Spritzgussteile
Unsere Spritzgusswerkzeuge kommen in unterschiedlichsten Branchen zum Einsatz – insbesondere dort, wo hohe Präzision und Serienqualität gefragt sind.
Automobilindustrie
Fertigung von Schalterabdeckungen, Verkleidungen, Knöpfen, Halterungen, Akkugehäusen und Komponenten im Motorraum.
Medizintechnik
Herstellung von sterilen Geräten, Pipettenspitzen, Infusionsbestecken, Injektionsnadeln und Gehäusen für Diagnosegeräte.
Elektrotechnik & Elektronik
Produktion von Kunststoffgehäusen (Computer, Mobiltelefone), Steckverbindern, Isolatoren und Spulenkörpern.
Konsumgüter
Herstellung von Zahnbürsten, Küchenzubehör, Möbelkomponenten, Spielzeug und Verpackungen (z.B. Flaschendeckel).
Verpackung
Produktion von Rohlingen für PET-Flaschen und diversen Kunststoffverpackungen.
Industrie
Fertigung von Funktionsbauteilen, Zahnrädern, Clips, Gehäusen und technischen Komponenten.
Werkzeugbau & Formenbau für Spritzgussteile
Im modernen Werkzeugbau werden Spritzgussformen präzise auf das Bauteil abgestimmt.
Von der Konstruktion bis zur Fertigung werden alle Schritte gezielt geplant, um Qualität, Kosten und Produktionsleistung optimal aufeinander abzustimmen.
Sie haben eine spezifische Anfrage oder möchten Sie sich von unseren Experten beraten lassen?
Wir unterstützen Sie gerne bei Ihrem Projekt

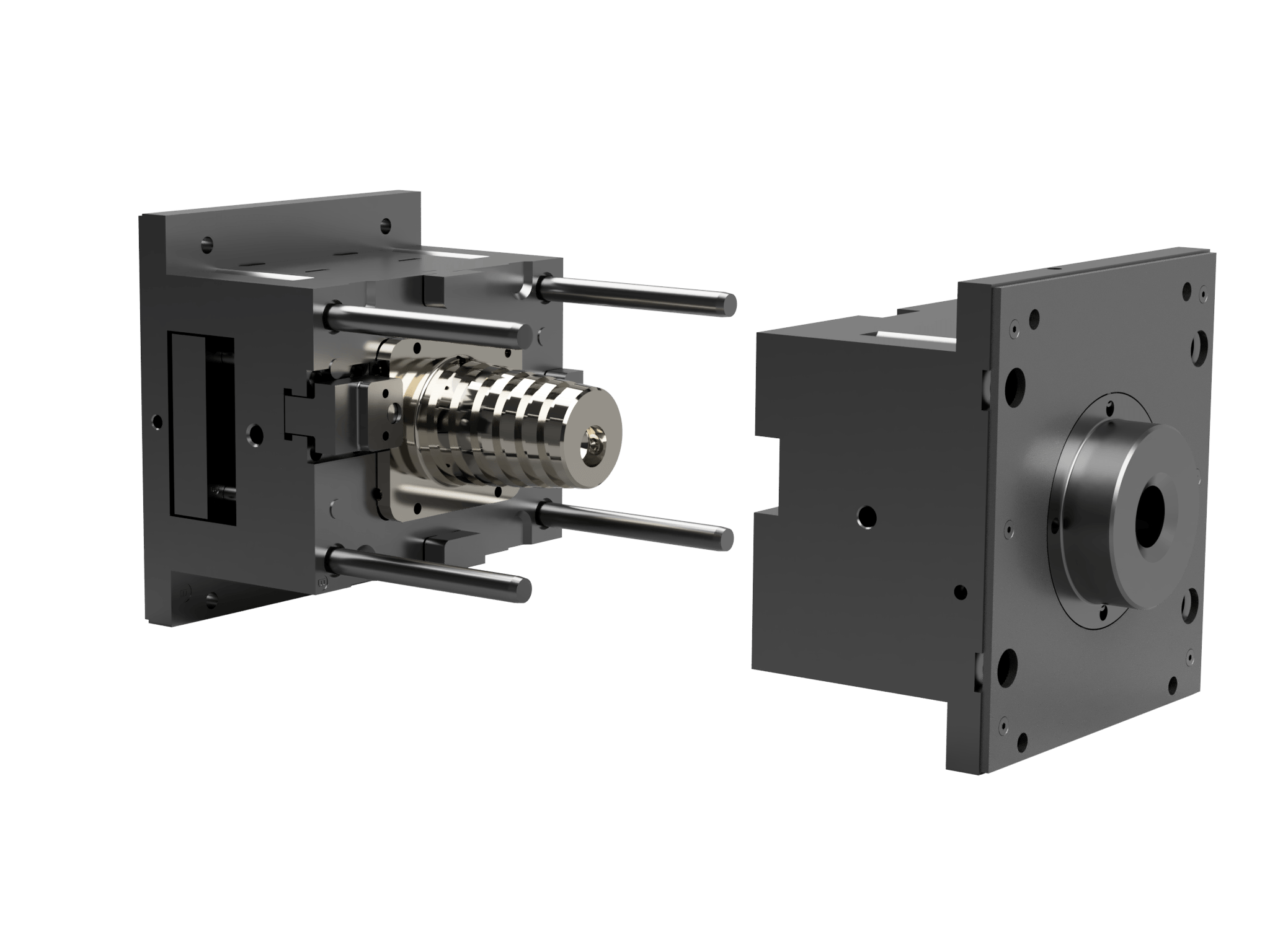

Wie ist ein Spritzgusswerkzeug aufgebaut?
Ein Spritzgusswerkzeug ist eine hochpräzise gefertigte Form, die in der Kunststoffverarbeitung zur Serienproduktion von Bauteilen eingesetzt wird. Es besteht grundsätzlich aus zwei Hauptkomponenten: einer festen und einer beweglichen Werkzeughälfte. Beim Spritzgiessen werden diese beiden Hälften geschlossen, sodass eine exakte Form entsteht, in die der geschmolzene Kunststoff eingespritzt wird.
Nach dem Abkühlen öffnet sich das Werkzeug, und das fertige Kunststoffteil wird automatisch entnommen. Die Qualität, Maßgenauigkeit und Effizienz der Produktion hängen dabei entscheidend vom Aufbau und der Präzision des Werkzeugs ab.
Aufbau und Funktionsweise eines Spritzgusswerkzeugs
Formeinsatz
Der Formeinsatz (Kern und Kavität) bestimmt die Geometrie des Bauteils. Er wird hochpräzise gefertigt und ist entscheidend für Massgenauigkeit und Oberflächenqualität.
Angusssystem (Einspritzsystem)
Das Angusssystem leitet den geschmolzenen Kunststoff in die Form. Eine optimale Auslegung sorgt für eine gleichmässige Füllung, reduziert Fehler und beeinflusst die Bauteilqualität sowie die Zykluszeit.
Entlüftungssystem
Das Entlüftungssystem sorgt dafür, dass Luft aus der Form entweichen kann. Dadurch werden Lufteinschlüsse, Verbrennungen und Qualitätsprobleme vermieden.
Kühl- und Temperiersystem
Eine gezielte Temperaturregelung ist entscheidend für die Qualität des Bauteils. Das Temperiersystem sorgt für eine gleichmässige Abkühlung, reduziert Spannungen und verbessert die Prozessstabilität.
Auswerfersystem
Nach dem Erstarren des Kunststoffs wird das fertige Bauteil durch mechanische Auswerfer oder Luftstösse aus dem Werkzeug entfernt.
Führungssystem
Das Führungssystem stellt sicher, dass die beiden Werkzeughälften exakt zueinander ausgerichtet sind. Dies gewährleistet eine gleichbleibende Bauteilqualität und reduziert Verschleiss.
Schliessmechanismus
Während des Einspritzvorgangs werden die Werkzeughälften mit hoher Kraft geschlossen gehalten. Dies erfolgt über die Spritzgussmaschine und ist entscheidend für eine präzise Formgebung.
Planen Sie ein Spritzgussprojekt?
Senden Sie uns Ihre Zeichnung oder Idee – wir prüfen Ihr Projekt und geben Ihnen innerhalb von 48 Stunden eine fundierte Einschätzung zu Kosten, Machbarkeit und Umsetzung.
Spritzgussteile der KUVAPLAST AG in Einsatz
Flammgeschütztes Fenster-Eckstück aus Polymerblend ASA-PC
Spritzgussteile für den Fahrzeugbau
Verwendetes Material: ASA-PC
Problem
Ein Hersteller im Fahrzeugbau benötigte ein flammgeschütztes Verbindungselement.
Lösung
Konstruktion, Materialwahl (ASA-PC) und Werkzeugbau wurden vollständig intern umgesetzt.
Ergebnis
Serienproduktion eines langlebigen, präzisen Bauteils für den Einsatz im Fahrzeugbereich.
